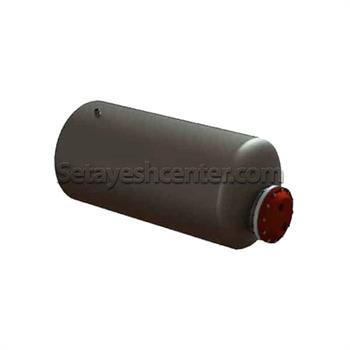

منبع کویل دار خوابیده 1200 لیتری
منبع کویل دار افقی

تماس بگیرید
برای خرید عمده تماس بگیرید

منبع کویل دار خوابیده 1200 لیتری

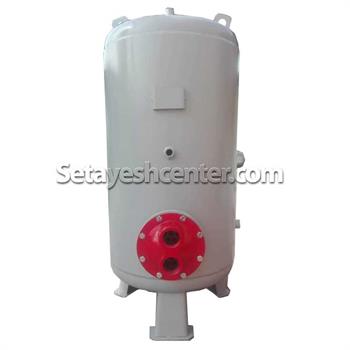

استفاده از منابع کویل دار، از روش های بهینه و متداول تولید و ذخیره آبگرم بهداشتی می باشد. منبع کویل دار یک مبدل حرارتی است که چندین لوله مسی در آن وجود دارد. آب گرم یا بخار خروجی از بویلر در این لوله ها  به صورت رفت و برگشت به حرکت در می آیندو آب درون منبع با لوله های مسی تماس پیدا کرده و به طور غیر مستقیم گرم می شوند. جنس منبع کویل دار از ورق گالوانیزه می باشد. که در صورت استفاده از ورق سیاه داخل منبع را با پوشش اپوکسی می پوشانند.

اجزا منبع کویل دار

  1. بدنه
بدنه این منابع از ورق های گالوانیزه با ضخامت معیت ساخته می شود که ضخامت ورق ها براساس فشار سیستم، ظرفیت و دمای آب منبع انتخاب می شود.

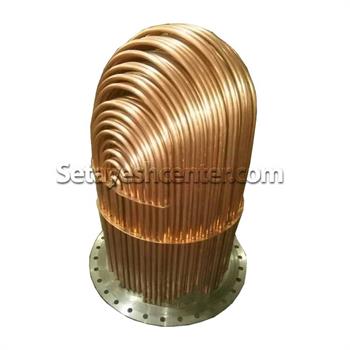

  1. کویل
برای انتقال حرارت در سیستم از کویل های مسی استفاده می شود زیرا ضریب انتقال گرمای بالایی دارد.
  1. دریچه بازدید
این دریچه برروی منبع و هم تراز با قسمت کویل دار وجود دارد که از آن جهت بازدید داخل منبع و کویل و انجام تعمیرات استفاده می شود.
  1. لوله های ارتباطی
لوله های ارتباطی، لوله هایی هستند که شامل آب سرد و گرم بهداشتی و لوله های گرمایشی می باشند.
  1. بوشن
قطعه ایی پیچ دار است که در دو حالت پلاستیکی و فلزی ساخته می شوند. و وظیفه آنها اتصال لوله های ارتباطی به یکدیگر است.
برتری منابع کویل دار نسبت دیگر مبدل های حرارتی نظیر منابع دوجداره این است که در طراحی آن تنها از یک بدنه استفاده شده و هنگام بروز اشکالاتی مانند ترکیدگی یا رسوب گرفتگی به طور کامل قابل تعمیر می باشند. ضمنا به دلیل وجود منبع اصلی انتقال حرارت در داخل مخزن، با افت حرارت بسیار کمی مواجه می شویم. همچنین باتوجه به اینکه اصول کارکرد هردو جهت انتقال حرارت از طریق جابجایی و گردش صورت می باشد اما در منابع دوجداره، کویل وجود ندارد و اساس کار آنها برحسب دو استوانه گالوانیزه تو در تو می باشد. منابع کویل دار در دو نوع افقی ( خوابیده ) و عمودی ( ایستاده )  با ظرفیت های 200 تا 10000 لیتر تولید می شوند که در هنگام خرید باید به ابعاد موتورخانه و درب ورودی آن توجه داشته باشید.
  • منبع با ضخامت ورق 5
    ظرفیت 1200 لیتر
    طول 200 سانتی متر
    قطر 88 سانتی متر
    سطح حرارتی 23 فوت
    وزن 280 کیلوگرم
    منبع با ضخامت ورق 6
    ظرفیت 1200 لیتر
    طول 200 سانتی متر
    قطر 88 سانتی متر
    سطح حرارتی 23 فوت
    وزن 336 کیلوگرم
    منبع با ضخامت ورق 8
    ظرفیت 1200 لیتر
    طول 200سانتی متر
    قطر 88 سانتی متر
    سطح حرارتی 23 فوت
    وزن 448 کیلوگرم
