خرید و قیمت اواپراتور صفحه‌ای

اواپراتور صفحه‌ای یکی از تجهیزات مهم در سیستم‌های سرمایشی و تهویه مطبوع است که وظیفه انتقال حرارت بین مبرد و سیال ثانویه مانند آب یا محلول آب و گلیکول را بر عهده دارد. در بسیاری از چیلرها، پمپ‌های حرارتی و سیستم‌های تبرید، استفاده از مبدل حرارتی صفحه‌ای به عنوان اواپراتور امکان دستیابی به انتقال حرارت مناسب در ابعاد نسبتاً کوچک را فراهم می‌کند. تولیدکنندگان معتبر مبدل‌های صفحه‌ای نیز این تجهیزات را به‌طور مشخص برای استفاده به عنوان اواپراتور و کندانسور در سیستم‌های سرمایشی طراحی می‌کنند.
در ستایش سنتر می‌توانید انواع اواپراتور صفحه‌ای، از جمله مدل‌های مختلف اواپراتور صفحه‌ای هپاکو HEPACO را بررسی کرده و بر اساس ظرفیت مورد نیاز سیستم، نوع مبرد، دمای کاری، دبی آب، افت فشار و مشخصات اتصالات، مدل مناسب را انتخاب کنید.
قیمت اواپراتور صفحه‌ای به عواملی مانند برند، مدل، ظرفیت سرمایشی، ابعاد مبدل، تعداد و سطح صفحات، نوع و سایز اتصالات و شرایط کاری سیستم بستگی دارد. به همین دلیل برای انتخاب یک اواپراتور مناسب، تنها مقایسه قیمت کافی نیست و مشخصات فنی دستگاه باید متناسب با شرایط واقعی پروژه بررسی شود.

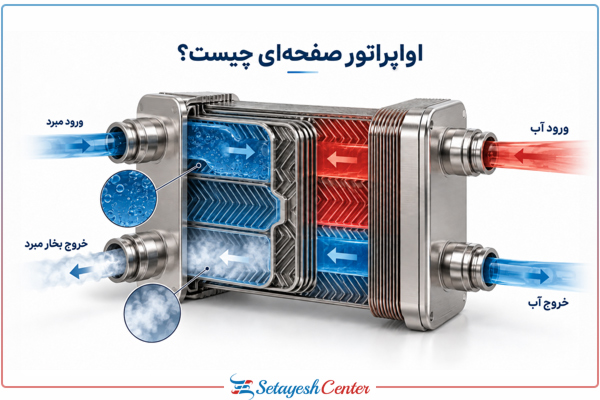

اواپراتور صفحه‌ای چیست؟

اواپراتور بخشی از سیکل تبرید است که در آن مبرد با جذب حرارت تبخیر می‌شود. در یک اواپراتور صفحه‌ای، انتقال حرارت از طریق مجموعه‌ای از صفحات فلزی انجام می‌شود و کانال‌های بین صفحات مسیر عبور سیالات را تشکیل می‌دهند.
در کاربردهای متداول سرمایشی، در یک سمت مبدل مبرد و در سمت دیگر آب یا محلول آب و گلیکول جریان دارد. مبرد با جذب انرژی حرارتی از سیال سمت دیگر تبخیر شده و آب یا محلول ثانویه سرد می‌شود. به همین دلیل اواپراتور صفحه‌ای می‌تواند در تجهیزاتی مانند چیلر و برخی سیستم‌های تبرید و پمپ حرارتی مورد استفاده قرار گیرد.
این ساختار صفحه‌ای سطح انتقال حرارت بالایی را در حجم نسبتاً محدود ایجاد می‌کند. مبدل‌های صفحه‌ای لحیم‌شده مخصوص تبرید نیز معمولاً بدون گسکت ساخته می‌شوند و برای کار به عنوان اواپراتور یا کندانسور طراحی می‌شوند.

قیمت اواپراتور صفحه‌ای

برای استعلام یا مقایسه قیمت اواپراتور صفحه‌ای ابتدا باید ظرفیت و شرایط کاری مورد نیاز مشخص شود. دو اواپراتور که از نظر ظاهری مشابه هستند ممکن است از نظر ظرفیت انتقال حرارت، تعداد صفحات، افت فشار، اتصالات و شرایط طراحی تفاوت قابل توجهی داشته باشند.
مهم‌ترین عواملی که هنگام بررسی قیمت باید در نظر گرفته شوند شامل ظرفیت سرمایشی مورد نیاز، برند و مدل، نوع مبرد، دمای ورود و خروج آب، دمای تبخیر مبرد، افت فشار مجاز، سایز اتصالات و مشخصات طراحی مبدل هستند.
بنابراین بهتر است قیمت هر مدل در کنار اطلاعات فنی همان محصول بررسی شود. انتخاب یک مدل صرفاً بر اساس قیمت پایین‌تر، بدون محاسبه ظرفیت مورد نیاز سیستم، می‌تواند باعث عملکرد نامناسب مدار سرمایش شود.

اواپراتور صفحه‌ای هپاکو HEPACO

یکی از گروه‌های موجود در این دسته، اواپراتور صفحه‌ای هپاکو (HEPACO) است. براساس کاتالوگ منتشرشده برای محصولات هپاکو، مبدل‌های صفحه‌ای این برند برای استفاده در سیکل‌های سرمایشی به عنوان اواپراتور و کندانسور ارائه شده‌اند و امکان استفاده با مبردهایی مانند R22، R134a، R404a، R407c و R410a برای محصولات معرفی‌شده در کاتالوگ ذکر شده است.
در سری اواپراتورهای صفحه‌ای هپاکو، مدل‌های متعددی برای ظرفیت‌های مختلف وجود دارد. این موضوع باعث می‌شود انتخاب مدل بر اساس بار سرمایشی پروژه انجام شود و به جای استفاده از یک مبدل عمومی، بتوان مدلی متناسب‌تر با ظرفیت سیستم انتخاب کرد.
براساس جدول ظرفیت منتشرشده در کاتالوگ هپاکو، سری HPE شامل مدل‌هایی از HPE-30 تا HPE-400 است. ظرفیت اسمی درج‌شده در همان جدول از 3 تن تبرید برای HPE-30 شروع شده و در HPE-400 به 40 تن تبرید می‌رسد. این ظرفیت‌ها براساس شرایط مرجع اعلام‌شده در کاتالوگ هستند و نباید بدون بررسی شرایط واقعی پروژه به عنوان ظرفیت قطعی هر سیستم در نظر گرفته شوند.

مدل‌های اواپراتور صفحه‌ای هپاکو

در زمان انتخاب اواپراتور HEPACO باید مدل متناسب با ظرفیت مورد نیاز انتخاب شود. در کاتالوگ هپاکو، برای نمونه HPE-30 با ظرفیت اسمی 3 تن تبرید معادل 10.5 کیلووات، HPE-50 با 5 تن معادل 17.5 کیلووات، HPE-75 با 7 تن معادل 24.5 کیلووات، HPE-100 با 10 تن معادل 35 کیلووات و HPE-150 با 15 تن معادل 52.5 کیلووات معرفی شده‌اند.
در ظرفیت‌های بالاتر نیز HPE-200 با 20 تن یا 70 کیلووات، HPE-300 با 30 تن یا 105 کیلووات و HPE-400 با 40 تن یا 140 کیلووات در جدول سازنده آمده‌اند. شرایط مرجع اعلام‌شده برای این جدول دمای آب 12 به 7 درجه سانتی‌گراد است؛ بنابراین انتخاب نهایی باید با توجه به شرایط واقعی سیستم انجام شود.
وجود ظرفیت‌های مختلف به این معنی نیست که انتخاب مدل فقط با دانستن «تن تبرید چیلر» تمام می‌شود. نوع مبرد، دمای تبخیر، دبی سیال ثانویه و افت فشار نیز بر عملکرد واقعی اواپراتور اثر دارند.

کاربرد اواپراتور صفحه‌ای

اواپراتورهای صفحه‌ای در سیستم‌هایی استفاده می‌شوند که نیاز به انتقال حرارت مؤثر میان مدار مبرد و یک سیال ثانویه وجود دارد. یکی از شناخته‌شده‌ترین کاربردهای آنها چیلرهای تراکمی است؛ جایی که اواپراتور حرارت آب مدار را دریافت کرده و باعث کاهش دمای آب می‌شود.
مبدل‌های صفحه‌ای طراحی‌شده برای تبرید در کاربردهایی مانند چیلر و پمپ حرارتی به عنوان اواپراتور یا کندانسور مورد استفاده قرار می‌گیرند.
بسته به طراحی سیستم، اواپراتور صفحه‌ای می‌تواند در تجهیزات سرمایش صنعتی و تجاری و مدارهایی که از آب یا محلول‌های گلیکولی به عنوان سیال ثانویه استفاده می‌کنند نیز به کار رود.

مزایای استفاده از اواپراتور صفحه‌ای

یکی از مزایای مهم مبدل صفحه‌ای، ایجاد سطح انتقال حرارت زیاد در یک ساختار فشرده است. این ویژگی امکان دستیابی به عملکرد حرارتی مناسب بدون نیاز به تجهیزات بسیار حجیم را فراهم می‌کند.
در مبدل‌های صفحه‌ای لحیم‌شده مخصوص سیستم‌های سرمایشی، طراحی بدون گسکت، ابعاد فشرده و حجم مبرد پایین از مزایای مهم این ساختار محسوب می‌شوند. برخی طراحی‌ها همچنین با توزیع یکنواخت‌تر مبرد در کانال‌های صفحات، برای بهبود عملکرد در حالت اواپراتور توسعه یافته‌اند.
البته عملکرد مطلوب تنها زمانی حاصل می‌شود که مبدل متناسب با شرایط سیستم انتخاب شده باشد. بزرگ‌تر یا کوچک‌تر بودن اواپراتور نسبت به شرایط طراحی می‌تواند بر عملکرد سیستم اثر بگذارد.

تفاوت اواپراتور صفحه‌ای با مبدل حرارتی صفحه‌ای چیست؟

«مبدل حرارتی صفحه‌ای» نام کلی یک نوع مبدل است، در حالی که «اواپراتور صفحه‌ای» به نقشی که مبدل در سیکل سرمایش دارد اشاره می‌کند.
بنابراین هر اواپراتور صفحه‌ای یک مبدل حرارتی صفحه‌ای است، اما هر مبدل صفحه‌ای الزاماً اواپراتور نیست. یک مبدل صفحه‌ای بسته به طراحی می‌تواند برای انتقال حرارت مایع به مایع یا در کاربردهای مشخص به عنوان اواپراتور یا کندانسور مورد استفاده قرار گیرد.
حتی برخی خانواده‌های مبدل صفحه‌ای مخصوص تبرید قابلیت استفاده در هر دو نقش اواپراتور و کندانسور را دارند؛ با این حال مدل، آرایش اتصالات و شرایط طراحی باید با کاربرد مورد نظر سازگار باشد.

هنگام خرید اواپراتور صفحه‌ای به چه نکاتی توجه کنیم؟

برای خرید اواپراتور صفحه‌ای بهتر است ابتدا اطلاعات کامل سیستم سرمایشی مشخص شود. ظرفیت مورد نیاز مهم است، اما تنها پارامتر انتخاب نیست.
نوع مبرد سیستم، دمای تبخیر، دمای ورود و خروج آب یا گلیکول، دبی سیال، افت فشار قابل قبول و نوع اتصالات از جمله اطلاعاتی هستند که می‌توانند در انتخاب مدل مناسب مؤثر باشند. برای مثال، حتی در محصولات تجاری یک خانواده مشخص، ظرفیت یک مبدل با تغییر مبرد و شرایط دمایی تغییر می‌کند. داده‌های فنی نیز برای یک مدل مشخص ظرفیت را همراه با مبرد، دمای تبخیر، دمای سیال ثانویه و افت فشار بیان می‌کنند.
به همین دلیل اگر اواپراتور برای جایگزینی قطعه موجود خریداری می‌شود، بهتر است اطلاعات پلاک دستگاه قبلی و مشخصات چیلر نیز بررسی شود.

انتخاب ظرفیت اواپراتور صفحه‌ای

یکی از اشتباهات رایج در خرید مبدل این است که ظرفیت فقط از روی ابعاد ظاهری یا تعداد صفحات تخمین زده شود. تعداد صفحات مهم است، اما ظرفیت واقعی حاصل مجموعه‌ای از پارامترهای حرارتی و هیدرولیکی است.
برای انتخاب دقیق باید بار حرارتی، اختلاف دمای مورد نیاز، دبی، نوع سیال، نوع مبرد، دمای تبخیر و افت فشار مجاز مشخص باشند. به همین دلیل دو مبدل با ابعاد نزدیک به یکدیگر الزاماً عملکرد یکسانی ندارند.
همچنین ظرفیت‌های درج‌شده در کاتالوگ‌ها معمولاً مربوط به شرایط مشخص آزمایش یا طراحی هستند. برای نمونه، جدول اواپراتورهای هپاکو ظرفیت‌ها را بر مبنای شرایط مشخص آب رفت و برگشت اعلام کرده است. در شرایط متفاوت، ظرفیت واقعی نیز می‌تواند متفاوت باشد.
اواپراتور آب به گاز چیست؟عبارت اواپراتور آب به گاز در بازار برای مبدل‌های صفحه‌ای مورد استفاده در مدار تبرید به کار می‌رود که یک سمت آنها با آب و سمت دیگر با مبرد در ارتباط است. در کاتالوگ هپاکو نیز جدول سری HPE تحت عنوان اواپراتورهای صفحه‌ای «آب به گاز» معرفی شده است.
در این کاربرد، مبرد در سمت مربوط به سیکل تبرید با جذب حرارت تغییر فاز می‌دهد و انرژی حرارتی از آب مدار گرفته می‌شود. نتیجه این فرآیند کاهش دمای آب است که سپس می‌تواند در مدار سرمایشی مورد استفاده قرار گیرد.

اواپراتور صفحه‌ای در چیلر چگونه کار می‌کند؟

در یک سیکل تراکمی، مبرد پس از عبور از بخش انبساط با فشار پایین وارد اواپراتور می‌شود. در اواپراتور، حرارت سیال سمت دیگر به مبرد منتقل می‌شود و مبرد با جذب حرارت تبخیر می‌شود. سپس بخار مبرد به سمت کمپرسور ادامه مسیر می‌دهد.
در سمت دیگر مبدل، آب با دمای بالاتر وارد شده و پس از انتقال بخشی از انرژی خود به مبرد، با دمای پایین‌تر از اواپراتور خارج می‌شود. این آب سرد می‌تواند برای تأمین سرمایش مورد نیاز سیستم مورد استفاده قرار گیرد.
در منابع فنی مربوط به سیکل‌های تبرید نیز اواپراتور صفحه‌ای به عنوان یکی از اجزای اصلی مدار در کنار کمپرسور، کندانسور و شیر انبساط نمایش داده می‌شود.

چرا انتخاب صحیح اواپراتور اهمیت دارد؟

اواپراتور مستقیماً در فرآیند انتقال حرارت سیکل سرمایش نقش دارد؛ بنابراین انتخاب نامناسب آن می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
مدلی که برای شرایط واقعی پروژه ظرفیت کافی نداشته باشد، ممکن است نتواند بار حرارتی مورد انتظار را پوشش دهد. از سوی دیگر، انتخاب اواپراتور بدون توجه به افت فشار، دبی، نوع مبرد و شرایط دمایی نیز می‌تواند باعث شود سیستم خارج از نقطه طراحی کار کند.
به همین دلیل هنگام تعویض یا خرید اواپراتور، بهتر است علاوه بر ظرفیت اسمی، مشخصات کامل سیستم بررسی شود.

خرید اواپراتور صفحه‌ای هپاکو از ستایش سنتر

در این صفحه می‌توانید مدل‌های مختلف اواپراتور صفحه‌ای هپاکو HEPACO را مشاهده و مشخصات و قیمت آنها را با یکدیگر مقایسه کنید. مدل‌های مختلف این گروه برای ظرفیت‌های متفاوت ارائه شده‌اند و انتخاب صحیح باید براساس مشخصات سیستم انجام شود.
اگر مدل مورد نیاز خود را می‌دانید، می‌توانید محصول را بر اساس کد مدل مانند HPE-30، HPE-50، HPE-75، HPE-100، HPE-150، HPE-200، HPE-300 یا HPE-400 بررسی کنید. برای انتخاب از روی ظرفیت نیز بهتر است اطلاعاتی مانند ظرفیت سرمایشی مورد نیاز، نوع مبرد، دمای آب ورودی و خروجی و مشخصات چیلر در دسترس باشد.
پیش از خرید، مشخصات درج‌شده در صفحه هر محصول و اطلاعات فنی سازنده را با شرایط پروژه تطبیق دهید؛ زیرا ظرفیت واقعی مبدل به شرایط عملکرد سیستم وابسته است.

سوالات متداول درباره اواپراتور صفحه‌ای

اواپراتور صفحه‌ای چیست؟

نوعی مبدل حرارتی صفحه‌ای است که در سیکل تبرید در نقش اواپراتور استفاده می‌شود و امکان انتقال حرارت از سیال ثانویه به مبرد را فراهم می‌کند.

اواپراتور صفحه‌ای بیشتر کجا استفاده می‌شود؟

یکی از کاربردهای اصلی آن در چیلرها، سیستم‌های تبرید و پمپ‌های حرارتی است. مبدل‌های صفحه‌ای مخصوص تبرید می‌توانند برای کار به عنوان اواپراتور طراحی شوند.

قیمت اواپراتور صفحه‌ای به چه عواملی بستگی دارد؟

برند، مدل، ظرفیت، مشخصات مبدل، تعداد و سطح صفحات، نوع اتصالات و شرایط طراحی از عوامل مؤثر هستند.

برای انتخاب اواپراتور فقط دانستن ظرفیت چیلر کافی است؟

خیر. برای انتخاب دقیق‌تر باید نوع مبرد، دبی آب، دمای ورود و خروج، دمای تبخیر و افت فشار مجاز نیز بررسی شود.

HPE چیست؟

HPE نام سری اواپراتورهای صفحه‌ای آب به گاز هپاکو در کاتالوگ این سازنده است و مدل‌هایی مانند HPE-30، HPE-50، HPE-75، HPE-100، HPE-150، HPE-200، HPE-300 و HPE-400 در این سری معرفی شده‌اند.

آیا مبدل صفحه‌ای می‌تواند هم اواپراتور و هم کندانسور باشد؟

برخی مبدل‌های صفحه‌ای مخصوص تبرید برای هر دو کاربرد طراحی می‌شوند، اما شرایط طراحی، اتصالات و انتخاب مدل باید برای کاربرد مورد نظر بررسی شود.
