مبدل های حرارتی به عنوان یکی از
اجزای موتورخانه و
تاسیسات گرمایشی محسوب می شود که جهت انتقال حرارت بهینه و موثر بین دو سیال مورد استفاده قرار می گیرد. درواقع مبدل حرارتی، منجر می شود تا گرما بین سیالاتی که در دستگاه جریان دارند، منتقل شود. این تبادل گرما می تواند مابین سیالاتی مانند آب، گاز، هوا و ... باشد. همچنین مبدل های حرارتی نوعی آبگرمکن فوری و غیر مستقیم محسوب می شوند که آب گرم مصرفی ساختمان را تامین می کنند. شرکت هپاکو (شرکت هواپردازی آریا) با متخصصین حرفه ای و مجرب در زمینه طراحی، مونتاژ و تولید انواع سیستم های پربازده تهویه مطبوع در راستای کاهش مصرف انرژی و افزایش راندمان، سابقه ای 29 ساله دارد. از محصولات این شرکت می توان به
چیلر و
مبدل های حرارتی اشاره کرد.

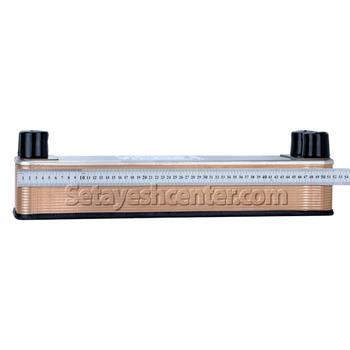

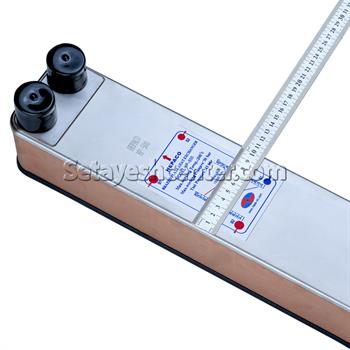

نحوه کار مبدل حرارتی صفحه ای
مبدل های حرارتی صفحه ای، نوعی مبدل حرارتی هستند که از تعداد زیادی صفحه چیندار فلزی تشکیل شده اند که به صورت متقارن و با فاصله بسیارکم از یکدیگر قرار گرفته اند. این صفحات دارای طراحی تخصصی هستند که جهت انتقال گرما بین مایعات با فشار پایین نیز موثرند. اساس کار این مبدل ها به این صورت است که سیال سرد به سمت بالا و سیال داغ به سمت پایین جریان دارند، این اختلاف جهت سبب افزایش راندمان انتقال حرارت می شود. هنگامی که سیالات وارد صفحات می شوند به صورت یکی در میان مابین صفحات فلزی جریان پیدا کرده و با یکدیگر تبادل گرما می کنند.

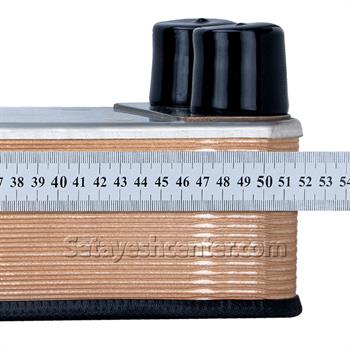

اجزای اصلی مبدل حرارتی صفحه ای
- دسته صفحات
این دسته ها متشکل از تعدادی صفحه حرارتی برحسب سطح مورد نیاز انتقال حرارت است.
- واشر روی صفحات
این واشرها علاوه بر اینکه جهت جریان داخل مبدل را تعیین می کنند، به طور مطمئن آب بندی مجاری سیال از یکدیگر را انجام می دهند.
- فریم مبدل
این فریم دسته صفحات را احاطه می کند و دسته ها توسط پیچ هایی به طور محکم به یکدیگر متصل می شوند.
- سایر اتصالات
معمولا بر روی فریم ثابت مبدل حرارتی، اتصالاتی جهت ورود و خروج سیالات لحاظ می شود. اما در صورتیکه جریان چندپاسی باشد، این اتصالات باید برروی فریم متحرک نیز قرارگیرند.
مزایای مبدل حرارتی صفحه ای
- نرخ تبادل بالای حرارتی
- سبک وزن بودن
- قابلیت تغییر سطح تبادل حرارتی
- انعطاف پذیری بالا در کاهش و افزایش ظرفیت
- ضریب رسوب گیری پایین
- طراحی فشرده
- مقاومت بالا در برابر پوسیدگی و خوردگی
- نصب سریع و آسان با هزینه پایین
- هزینه پایین جهت تعمیر، سرویس و نگهداری
نحوه نصب مبدل حرارتی صفحه ای
مبدل صفحه ای به دلیل وزن کم و ابعاد نسبتا کوچک، نصب آسانی نیز دارد. اما در عین سادگی اگر نصب آن اشتباه انجام شود، تمام محاسنی که در قسمت بالا ذکر شد، از بین رفته و دستگاهی بدون کاربرد می شود. به طور کلی نصب مبدل های حرارتی صفحه ای در سه حالت عمودی، افقی و پهنا صورت می گیرد. اما در هر صورت باید دقت داشته باشید، مبدل به نحوی نصب شود که هوا به راحتی از آن خارج گردد. اکثر مبدل های صفحه ای به صورت عمودی و ایستاده نصب می شوند که در این وضعیت بهتر است سر لوله های ورودی و خروجی تاحدی به سمت بالا شیب داشته باشند. اما ممکن است این مبدل ها در ظرفیت های پایین به صورت افقی و یا خوابیده به بغل ( پهنا) نیز نصب شوند که در این صورت سرلوله های وروردی و خروجی باید به طرف بالا باشند. جهت نصب مبدل های حرارتی در ابعاد بزرگتر بهتر است از شاسی استفاده شود. این کار سبب می شود تا وزن اضافه به لوله ها تحمیل نشود و لوله ها بدون اینکه به طور مستقیم در کف موتورخانه برروی زمین قرار گیرند، به طور محکم در جای خودشان ثابت شوند. در اکثر مبدل های صفحه ای محل ورود و خروج یکسان هستند و تنها موضوع حائز اهمیت این است که باید لوله های آب ورودی و خروجی خلاف جهت یکدیگر باشند. این امر می تواند در افزایش راندمان مبدل موثر باشد.
نحوه نصب مبدل حرارتی صفحه ای استخر
اتصال ورودی و خروجی آب استخر و موتورخانه در مبدل صفحه ای استخر متفاوت است. به طوری که در فرایند اتصالات بزرگتر به سیکل استخر و اتصالات کوچکتر به آبگرم دیگ موتورخانه متصل می شود. همچنین بروری هر چهار ورودی و خروجی مهره ماسوره نصب می شود تا عملیات نظافت به سهولت انجام گیرد. اگر ظرفیت حرارتی مبدل زیاد و وزن آن نسبتا سنگین است، بهتر است یک سه راهی بین مبدل و شیر قطع و وصل کن آب استخر نصب نمایید. توجه داشته باشید که نصب مبدل صفحه ای استخر باید قبل از دستگاه های ضدعفونی کننده و بعد از فیلتر تصفیه انجام گیرد.

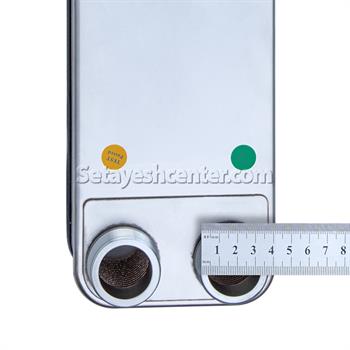

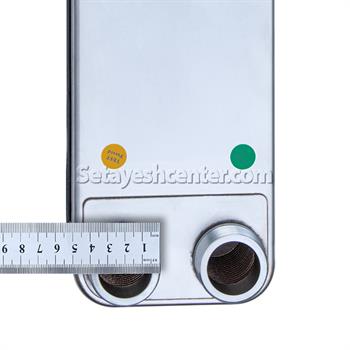

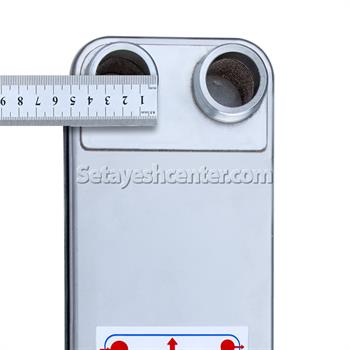

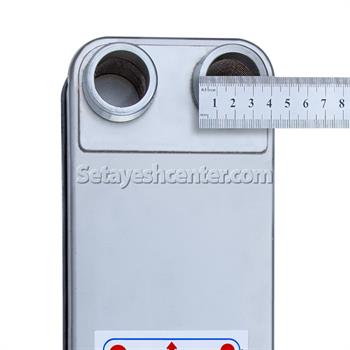

نحوه لوله کشی مبدل حرارتی صفحه ای
لوله کشی مبدل های حرارتی، مهمترین قسمت در فرایند نصب آن می باشد. همانطور که گفته شد لوله کشی این نوع مبدل ها باید به گونه ای باشد که جهت حرکت سیال مخالف یکدیگر باشند. این مبدل ها 4 محل اتصال دارند که اتصالات هم اندازه با یکدیگر مرتبط هستند. آب سرد ورودی باید به اتصال پایینی به اندازه یک اینچ متصل گردد. آبگرم مصرفی نیز دارای اتصال یک اینچ بوده و از قسمت بالایی خارج می شود. آبگرم ورودی موتورخانه باید به اتصال بالایی به اندازه دو اینچ متصل شود و آبگرم برگشتی موتورخانه نیز از قسمت اتصال دو اینچی پایینی خارج می گردد. دقت داشته باشید که پس از طی تمامی مراحل نصب، از یک شیر اطمینان به منظور جلوگیری از آسیب دیدن به مبدل حرارتی نصب کنید.
