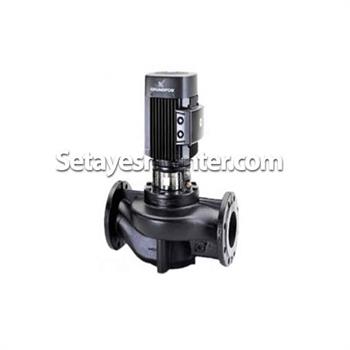

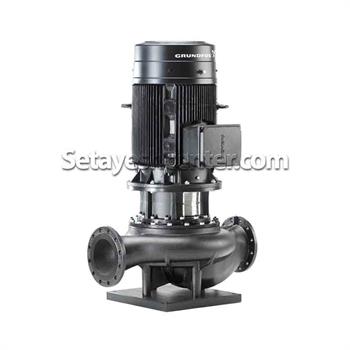

پمپ گراندفوس مدل TP 50-60.2
پمپ گراندفوس مدل TP 50-60.2 از سری پمپ های آب طبقاتی سیرکولاتور و از نوع عمودی گراندفوس به حساب می آید. گراندفوس یک برند دانمارکی است که کار آن طراحی الکتروپمپ های گوناگون است و دارای چند کارخانه در سر تا سر اروپا می باشد. برای انتقال سیال در حوزه های صنعت و کشاورزی و مصارف خانگی، سیرکوله برج های خنک کننده، پرکردن تانکرهای آتش نشانی، انتقال سیال با دمای متفاوت در تجهیزات برودتی و حرارتی بین -25 تا ۱۲۰ درجه سانتیگراد و تهویه هوا، سیستمهای سولار و ذوب برف از این دسته پمپ گراندفوس خانواده TP استفاده می شوند. استفاده از پمپ آب طبقاتی عمودی گراندفوس روشی مرسوم و مطمئن است، این پمپ ها در دسته ی پمپ های تک استیج و تک پروانه دسته بندی می شود. از این مدل پمپ آب طبقاتی عمودی گراندفوس برای مجتمع های مسکونی و آپارتمان ها، اداری، تجاری و کارخانجات استفاده می شود. برای اسم گذاری مدلهای این پمپ عدد اول اندازه اتصالات و عدد دوم سری پمپ را نشان میدهد. مشخصات پمپ گراندفوس TP 50-60.2 با سازگاری و کارکرد خوب جهت سیرکولاسیون سیالات تحت جریان بی وقفه به بازار ارائه می گردد. در نوع سیرکولاتور تولید شرکت گراندفوس پمپ دارای زاویه ۱۸۰ درجه برای مکش و دهش سیال است و دلیل نام گذاری پمپ خطی گراندفوسنیز به همین علت است. با توجه به مشخصات پمپ گراندفوس TP 50-60.2، این پمپ آب خانگی در گستره دمایی متنوع تر در مقام قیاس با نوع روتور (UPS) استفاده میگردد. این پمپ grundfos قابلیت پمپاژ به صورت یکنواخت، را داراست و قابلیت کوپل شدن با موتور تکفاز و سه فاز را دارا می باشد و مجهز به موتورهای PTC است که در صورت بالا رفت دما جریان را قطع میکند.
در کاتالوگ پمپ گراندفوس TP 50-60.2 پمپ دارای پروانه از استیل ۳۰۴ و ۳۱۶ بوده و چدن با گرید ASTM A48-40 B EN-JL1040 برای طراحی بدنه این پمپ مورد استفاده قرار گرفته است. در برخی موارد مشتریان این پمپ را با جلد استنلس استیل ۳۱۶ ASTM CF8 و پروانه ای از متریال EN-JL1030 ASTM A48-30 B سفارش می دهند.
به سبب اینکه این پمپ در قسمت پروانه یاتاقان ندارد از راندمان خوبی برخوردار است. موتور پمپ آب خانگی گراندفوس TP 50-60.2 از نوع ۷۱A بوده. گفتنی است که هوای اضافه و وجود ذره های جامد معلق باعث صدمه به پمپ و از کار افتادگی آن میشود. در این نوع،پمپ از بدنه و کلگی از پوشش ELCTRO COATED برخوردار است.
هنگامی که موتور در حین پمپاژ داغ کند موتور پمپ با فن و آسنکرون خنک میشود و آببندو شافت مطابق با استاندارد EN 12756 می باشند، فلنج این پمپها توان فشار برشی برابر” ۱/۴NPT را دارد. قیمت پمپ گراندفوس مدل TP 50-60.2 توسط متخصصان کمپانی باتوجه به ویژگی های پمپ و بضاعت خریداران تعیین میشود.
سرشلنگ خروجی سیال در پمپ گراندفوس TP از متریال چدن ساخته شده است. در این پمپ grundfos عمودی تک سرعته و تک مرحله ای واشربند از جنس EPDM است. برای طراحی پروانه از ورقه هایی استفاده می شود که توانایی فشرده و بالانس شدن نسبت به فرم هیدرولیک مناسب را دارد. ریتینگ اتصالات PN16 و یا PN10 می باشد.
دیگر مشخصات پمپ گراندفوس مدل TP 50-60.2
اتصالات برای پمپ گراندفوس مدل TP 50-60.2 از دو نوع JIS و UNION درنظر گرفته شده است. در نوع TP انواع کاسه نمدهای درزگیری برای زمانی که دما، فشار و سیال متفاوت بکار رفته موجود می باشد.این پمپ آب سیرکولاتور توانایی کار بدون وقفه را دارند. متصل کننده شفتها دو بخشی و از فلز متخلخل با چهار پیچ شش گوش ساخته شده است.
هد در مشخصات پمپ گراندفوس مدل TP 50-60.2 در حدود ۶ متر و دبی ۱۶ m³/h می باشد. برای مراقبت از این پمپها نیازی به سرویس و روغنکاری نمی باشد و اتصالات ورود و خروج آن فلنجی و با اندازه ۲ و ۲ inch است. محافظ حرارتی مناسب برای موتور سه فاز از مدل امپدانسی است. در این پمپ کلاس عایق بندی F و محافظت IP55 است.
توان پمپ گراندفوس TP 50-60.2 برابر با ۰.۳۷ کیلووات به صورت سه فاز و تکفاز و الکتروموتور آن ۵۰ هرتز ۴۰۰ ولت و تکفاز ۲۲۰ W است. پمپ عمودی طبقاتی TP 50-60.2 از مکش منفی برخوردار نیست، مصرف برق آن بهینه و در رتبه بندی مصرف انرژی دارای رده‌های A و B می باشد. دورموتور این پمپ ۲۹۰۰ است.
وزن خالص در کاتالوگ پمپ گراندفوس TP 50-60.2 برابر با ۲۹.۶ و با قطعات دیگر ۵۵.۳ کیلوگرم است. جایی که پمپ در آن قادر به پمپاژ سیال مورد انتظار می باشد میتواند دمایی بین ۴۰ و ۳۰-درجه داشته باشد. ۶ و ۱۰ بیشینه فشار تولید شده این پمپ است. موتور در این پمپ IE2 و یا IE3 با راندمان ۷۳.۸ درصدی می باشد.
